二氧化碳传感器
| 欧门氏MSDC-C1风管型二氧化碳传感器/变送器可用于各类工厂车间、净化间、实验室、机房、办公及商业建筑、机场、车站、博物馆、体育馆、温室、动物养殖场等需要检测和控制室内空气质量的场合，适合于通风管道安装。标准量程0-2000ppm或0-5000ppm，精度：测量值±30 ppm & ± 3 %；可提供0(2)…10VDC, 4(0)…20mA信号输出，24VAC或24VDC通用。带绿/橙/红三种颜色LED灯以指示环境空气质量，默认0ppm<低< 800ppm<中<1500ppm高。 |
|
MSDC-C1技术参数：
工作电压：24VAC 50/60 Hz ± 10%, 24VDC ± 10%；Max 2 VA
接线端子：0.34…2.5 mm2
二氧化碳传感器
感应方式：非色散红外(NDIR)波导背景和ABC自动前景核对算法
量程范围：0…2000ppm，X高0…5000ppm可选
精度：测量值±30 ppm & ± 3 %
重复：测量值±20 ppm & ±2 %
压力依存性：每kPa读数+ 1.6% 偏离标准压, 100 kPa
反应时间：扩散时间20s
输出信号：DC 0-10V or 0…20mA
分辨率：10 位, 9.7 mV, 0.019.5 mA；
量大负载：200mA, 500?1?76?1?78
运行环境：温度-30…70°C (-22…158°F)；相对湿度<95% ，不结露
材料：上盖耐火ABS塑料；安装底座耐火ABS塑料；探针为ABS+PTFE coated 1μmpores
尺寸： (H x W x D) 上盖:68 x91 x47 mm (2.7 x 3.7 x 1.9 in)
探针：ø14x 157 mm (ø 0.5 x 6.2 in)
防护等X：IP40, III (IEC 60536)
重量：(含外壳)260 g
MSDC-C1风道CO2变送器选型表：
| 型号名称 | 型号代码 | 描述/选项 |
| MSDC-C1 | 40-300093 | 量程范围: 0…2000ppm,输出0(2)…10VDC, 4(0)…20mA |
| MSDC-C1-OP | 40-300094 | 量程范围: 0…2000ppm,输出0(2)…10VDC, 4(0)…20mA, 带LCD显示 |
说明：预设的标准测量范围0…2000ppm，X大可定制的范围0…5000 ppm；
空气质量指示用三种不同颜色LED灯指示：绿灯是低CO2浓度，橙色灯是中等CO2浓度，红色是高CO2浓度。
低中高浓度可以通过改变参数进行设置，默认设置为0 ppm< 低< 800 ppm< 中< 1500 ppm高。
可选配附件选型表：
| 型号名称 | 型号代码 | 描述/选项 |
| MOPA-S | 40-500006 | 外接LCD显示模块面板,V1.4以上版本 |
MSDC-C1风道CO2变送器外形尺寸图：

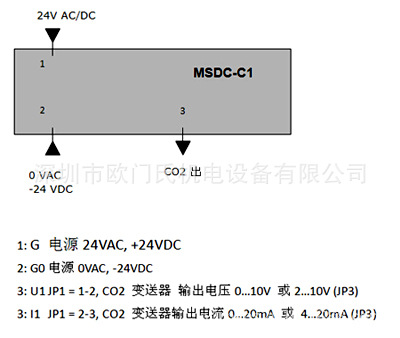

MSDC-C1风道CO2变送器接线及输出信号拔码说明：
![风管道型插入式二氧化碳浓度传感器 CO2二氧化碳变送控制器]()
用作比例控制器
MSDC-C1风道CO2变送器通过简单设定两个参数可成为一款比例新风控制器。
设定一个X小浓度，使新风风机以X小速度运行。例如，设定IP03参数为700ppm作为X小值。设定参数IP04使风机以全速运行，例如1500ppm。这样，你的变送器就成功转换为一款空气质量比例控制器！CO2浓度从700ppm增加到1500ppm，风机风速也将随之增大到满输出。
