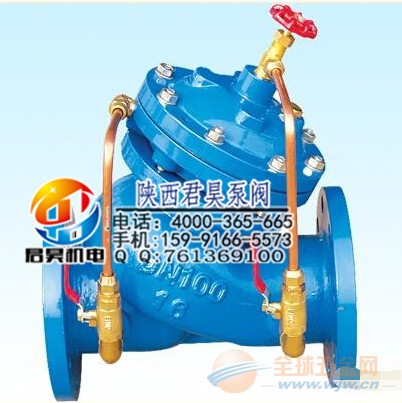

球墨铸铁水用多功能水泵控制阀（水泵后） JD745X-16 西安水泵控制阀【实价批发】
规格齐全，现货出售 规格：DN40-DN600 欢迎来电咨询。
JD745X多功能水泵控制阀安装在给排水、建筑、石油、化工、煤气(天然气)、食品、医药、电站、X等X域的取水、送水、潜水、污水泵房及石油、化工流体的输送系统中，JD745X多功能水泵控制阀具有电动阀、止回阀和水锤消除器三种功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。JD745X多功能水泵控制阀能X地提高系统安全可靠性，满足系统工程设备自动化控制要求。
工作原理
当水泵起动起后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。
设定调节阀的开度可得到合适地主阀开启速度。当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度。
工作特点
1、防止水锤效果好，将缓开、止回速闭、缓闭等消除水锤的技术一体化，防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。
2、F745X隔膜式遥控浮球阀操作方便，无需为阀门另配电控系统，阀门随水泵的开启与停止自动并按顺序完成控制功能。通过设定调节阀开度可得到合适的控制参数。
3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。
特点
1、安全可靠性高。消除水锤装置与阀门启闭动作完全联锁，同时具有速闭、缓闭以及吸纳三种消除水锤措施。
2、JD745X多功能水泵控制阀无需操作控制。多功能水泵控制阀工作原理，当水泵启停时，巧妙地利用阀门两端的介质及其压力差作为驱动介质和控制动力，使阀门自动按水泵操作规程的要求进行动作。
3、无需X调试。阀门动作不受液位高差和出水压力以及水泵流量变化的影响，适应范围广。
4、基本无需维修，寿命长。
5、节能效果明显。利用进口端的压力进入下腔支撑膜片压板及阀杆的重量，阻力损失小。
技术参数
1、公称压力：1.0MPa 1.6MPa 2.5MPa
2、X低动作压力：0.07MPa
3、JD745X多功能水泵控制阀适用介质：原水、清水、油品
4、适用温度：0～80℃
5、缓闭时间：3-120s(可调节)
6、水锤峰值：≤1.5倍水泵工作压力
7、水泵X高反转速度：≤1.2倍水泵额定转速
8、阻力损失：比旋启式止回阀减少约31％
功能与用途
本阀门安装在水泵出口端，顺序实现缓慢开启、全开、速闭、缓闭等功能。
本产品用于高层建筑给水系统和其它给水系统的水泵出口管路上，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路安全。
