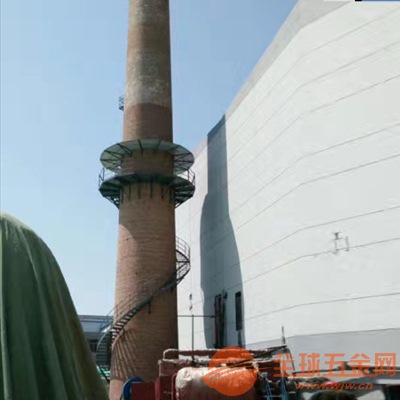

施工组织设计1.工程概况：工程名称：烟囱“Z”字梯制作安装工程范围：从烟囱正负零处向上交替安装50米“Z”字梯至X一层平台承包方式：江苏弘景高空工程有限公司包工包料2.施工措施（1）、整座“Z”字梯由十层扶梯、转身平台10座、每层踏步梯24节、栏杆等组成，每个转身平台伸出两根槽钢与烟囱筒壁相连，焊接前在每个法兰上用钻头打孔，并配备4根紧固膨胀螺丝紧固在烟囱外壁上。（2）、转身平台安装：将转身平台的托架与支撑在立柱上焊接牢固，接图焊接其它托架及支撑，形成转身平台。（3）、踏步梯安装：转身平台安装完毕，接图纸设计在上下两个平台之间X行扶梯两侧主墙板（钢板）进行连接焊接，接着进行踏步板焊接，X后在踏步扶梯外侧焊接栏杆和上边框，这样就形成一整座踏步扶梯。（4）、平台扶梯整体防腐（二底二面）。3.施工顺序基础及预埋件施工——安装立柱——焊接平台——走梯焊接——铺板成型——栏杆焊接安装——扶梯、平台整体防腐（包括烟囱爬梯平台）。4.江苏弘景高空工程有限公司技术措施：（1）、该工程采用不搭脚手架，高空悬吊座式登高板施工操作。作业时用φ25的钢筋做成“S”型钢钩在烟囱下层平台固定位置固定紧，在“S”形钢钩挂上滑轮再用一根φ18m/m的白棕绳穿过滑轮并在一固定位置锚紧，白棕绳的另一端固定一个“U”形铆锁，活动座式登高板固定在“U”形铆锁上，施工人员在活动座式登高板上进行操作。施工操作时，在烟囱下层平台栏杆外侧部位固定一根简易扒杆，扒杆上固定好1T滑轮一只，用φ18mm的白棕绳作垂直运输钢构件。5.质量保证措施：（1）、我公司坚持“用户是上帝，质量是生命”的质量方针，认真运作GB/T19002-9002质量管理模式，对不同工程及每一道工序都进行质量监督，使施工过程中的材料、半成品、成品质量都在受控状态下，从而使工程质量从根本上得到X的保证。（2）、扶梯钢构件制作①、所有操作人员必须严格按技质、安全交底内容执行，要求焊接人员必须持证上岗。②、焊条应具有出厂合格证或材质报告，要求电焊条使用前应用烘干箱进行烘干，使用埋弧焊接选用的焊丝及焊剂必须与所用的母材相配套。③、此钢构件制作完成后需进行除锈，要求除锈后涂上底漆，油漆采用人工涂刷，要求保证油漆的漆膜厚度满足设计要求。④、江苏弘景高空工程有限公司当几种焊缝要施焊时，应先焊收缩变形较大的横缝，而后焊纵向焊缝，或者是先焊对接焊缝而后再焊焊角焊缝。焊接型钢的主焊缝应在组装加劲肋板零件之前焊接。（3）、扶梯钢构件安装①、钢结构吊装过程严格执行《GB50205-95钢结构施工及验收规范》及《GB50221-95钢结构工程质量检验评定表标准》。②、开工前必须对钢构件外形尺寸、焊接质量进行复验合格后方可施工。施工前必须进行技术交底。③、施工时特殊工种上岗人员施工中必须坚持三检（自检，互检，X检）制度，严格工序质量检验。（4）、“Z”字梯、平台、爬梯护网等钢构件防腐①、整体“Z”字梯钢结构安装验收合格后，应将需涂装部位的焊缝药皮、焊接飞溅物、尘土等杂物清理干净，焊接部位补涂防锈底漆。②、工程所用的钢材油漆材料进场必须有《产品质量检验证明单》、《产品合格证》，并对产品根据编码密码进行真伪认证。③、油漆调配严格按油漆涂料《使用指南》和产品使用说明书规定标准指数指配制，配漆、调漆必须由X人员进行，认真阅读、弄清、弄懂产品说明书，严格配比比例，掌握好调漆浓度。调漆必须使用X容器、X工具，调漆量应严格跟踪当日的施工用量，当日调漆当日用完。施工完的油漆表面不得出现裂纹、脱落、漏涂。涂膜光滑平整，不准有流淌、刮痕、翘皮。④、涂刷油漆每道间隔时间不少于12小时，经甲方代表同意后方可实施下道油漆工序，油漆表面要求色调一致，涂刷均匀，不得漏涂，无流挂现象。
烟囱安装旋转梯工程的实施就是为了把实事办好，好事办实，所以我公司相关X导专门精心组织，全力保证各项施工安全，同时制定了详细的施工部署：一、烟囱安装爬梯各项施工工序：准备材料→切割→焊接制作→除锈防腐二、烟囱安装平台材料切割备用：参照厂方提供的烟囱安装原始图纸，由技术人员计算出整个囱身旋转爬梯所需的材料，并结合图纸上尺寸，由操作工切割下料，技术员全程指导。三、烟囱安装旋转梯制作安装：1、该工程采用我公司X不搭脚手架、高空悬吊作业特殊工艺、新技术进行施工。主要采用“人工攀爬作业”结合保险带、白棕绳等必要的高空悬挂工具进行焊接安装施工。2、对烟囱筒身由下向上依次焊接安装，将X一块踏步板焊接在筒身后，就依X一块板为作业平台依次向上逐步焊接安装。同时准备两台焊机，一台负责焊接安装踏步板，另一台负责焊接栏杆及加固焊接交替使用。3、在焊接砼烟囱安装平台时，先将平台三角支撑用膨胀螺栓固定在烟囱筒身身，后再铺焊平台板。4、对烟囱安装爬梯踏步板、平台及栏杆等焊接处进行除锈防腐刷油漆。5、实施烟囱安装旋转梯时还要注意旋转的高度和角度，以防尺寸出现误差。
.环境保护及文施工（1）、环保目标：对噪音源进行控制，对固体废弃物进行分类管理，对涂料等液体污染物实行遮蔽，减少污染。（2）、文明施工的目标目标：市X安全文工地。9.施工工期及验收：（1）、施工工期根据厂方的要求确定工期。（2）、施工验收工程按规定标准施工，每施工结束一道工序后，先自检，后由甲方验收合格同意后，方可进行下一道工序。工程全部结束由甲乙双方联合组织验收，经甲方验收认可合格后为工程全部竣工。5.5质量保证体系6．工程安全保证措施6.1安全管理制度：6.1.1项目施工要根据工程特点,施工方法,劳动组织和作业环境等情况,有针对性的编制安全技术措施。6.1.2实行安全技术交底制度,开工前,技术负责人要将工程情况，施工方法,安全技术措施等情况向施工人员进行详细的交底。6.1.3施工现场各种坑、沟、孔洞、易燃易爆场所,变压器周围及易倾覆的设备,要专人设置围栏、盖板和安全标志,夜间要设置红灯警示。各种防护措施、警示标志未经施工负责人批准,不得移动和随意拆除。施工现场道路、上、下水、电气线路、材料堆放、临时用附属设施等的平面布置,都要符合卫生、防炎要求,做到安全、文明施工。6.1.4施工现场存放的易燃易爆品的仓库要落实防火措施,备足防火设施和灭火器材,并经常检查保持良好状态。
