| 详 细 说 明 | ||

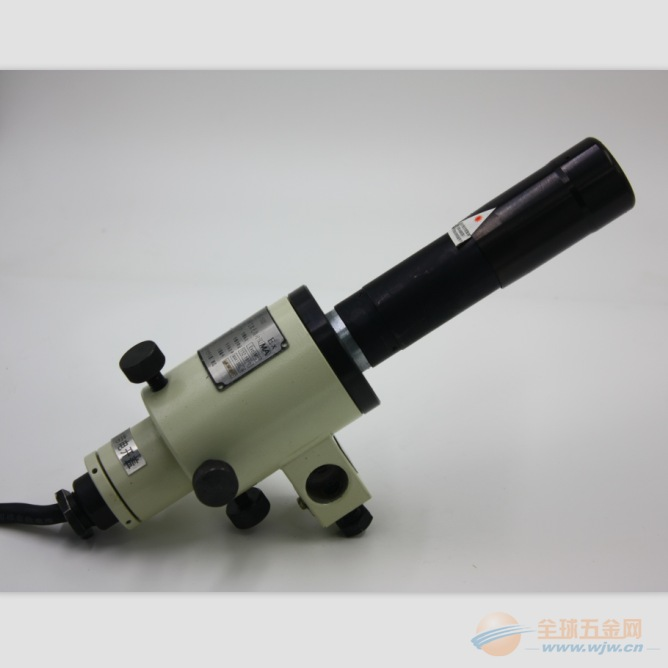

一、概述 1．产品特点 YBJ矿用隔爆型激光指向仪是集电子、光学、精密机械等技术为一体的仪器。具有外形美观、体积小、重量轻、防爆等特点。仪器安装采用固定式，通过悬挂组可快速固定在锚杆上。仪器可在360°范围任意粗调，微调准确；调节方便，制动可靠。产品采用自主研发的光学系统，可采用红、绿两种光源，光斑大小、射程满足矿下施工需求。仪器采用交直流转换电源模块，交流宽电压AC80V～AC245V供电，具有保护功能。 2．执行标准 GB3836-2010 MT870-2000 Q/HGY22-2012企业技术条件 3．主要用途及适用范围 仪器主要用于煤矿井下巷道开采时提供中腰线精准定位、运输管道、运输皮带、风管、水管、电缆铺设等方向定位。还可为地铁、公路、铁路、桥梁、隧道、涵洞、输油管道铺设、排水施工等巷道掘进提供准直线。 4．使用环境 大气压：86kPa～110kPa 环境温度：-20℃～+40℃ 空气相对湿度：≤95%RH（+25℃时） 含有爆炸性气体（甲烷）和煤尘混合物的煤矿井下环境中 在无明显破坏绝缘的气体或蒸汽的环境中 污染等X：3X 二、结构特点及工作原理 1．结构特点： 仪器将电源模块、光学、精密机械组合为一体，具有外形美观、体积小、重量轻等特点。 仪器粗调采用360°可旋转锁紧机构，安装采用固定杆和悬挂组锁紧装置，固定仪器更方便快捷。仪器通过微调机构可在不小于±1.5°范围内进行水平、垂直细微调整。 2．工作原理： 仪器接入供电电压AC127V后，通过电源模块转换成直流电压给激光管供电，产生激光束，再通过光学系统产生激光远程指向光束，其射程分别达到800米、1200米。 三、技术参数 安装方式：固定式 防爆形式：矿用隔爆型 防爆标志：ExdIMb 激光指向仪工作制：连续运行 供电电压：AC127V (电压在AC105V～AC140V之间仪器可正常工作） 工作电流：≤90mA 光 功 率：不大于15mW X射程：1500m 横向、纵向粗调：360°任意 横向、纵向调节范围：≥±1.5° 四、外型尺寸: 尺寸：295*250*135 重量：3.2kg |
