1 产品简介
安科瑞10路立柱式电动车智能充电桩是新一代电动自行车智能充电设备,具有交流输出电源远程通断控制、充电安全控制、电度计量、按时计费功能于一体的交流供电装置,该装置能通过电动自行车的车配充电器为电动自行车充电。支付方式可选择投币、刷卡、扫码使用,设备内部可引出 10路出线至X插座,通过电动自行车的车配充电器完成充电。可连接云平台给用户提供安全可靠及智能化的充电服务。
2安科瑞10路立柱式电动车智能充电桩型号说明
3安科瑞10路立柱式电动车智能充电桩技术参数
4 规格尺寸

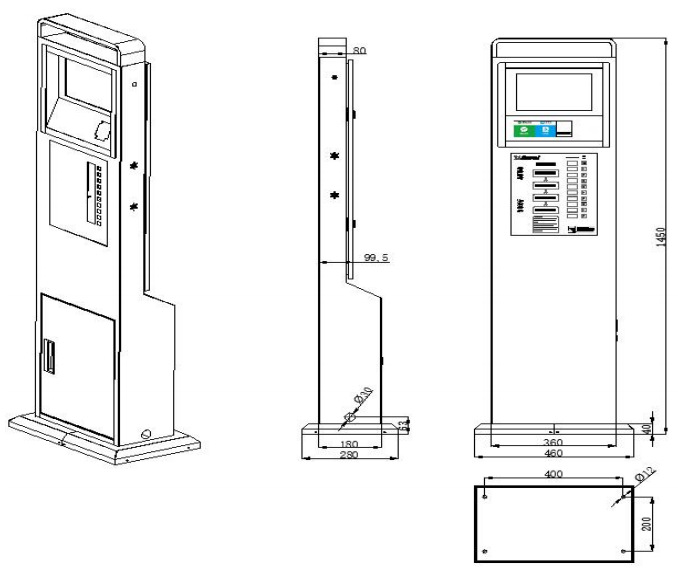

主体规格:ACX10B-YHW( 4G IP54)尺寸为 W×H×D=360mm×1450mm×280mm;

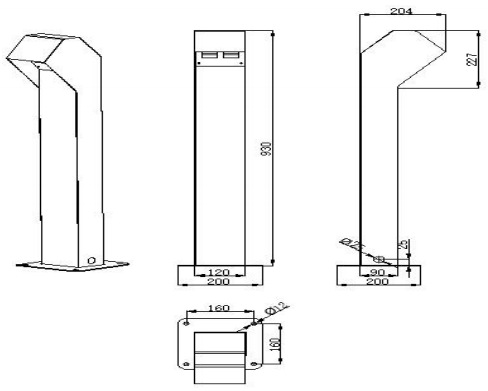

立柱规格:尺寸为W×H×D=200mm×930mm×204mm

5 现场安装
实地察看现场条件,听从业主方的意见,结合实际情况制订安装方案。
安装步骤如下:
机箱后盖设计采用防盗内嵌式设计,机器运行由一台主机和 5 根立柱插座组成,从机器内出线端子排引出 10 路至立柱插座,用电动车自带的充电器充电。一台机器分别可以控制十个插座的通断电时间。
根据一般电瓶车充电器电缆线的长度,每根立柱插座之间的距离保持 100-150 厘米为宜。进线火线、零线>4mm²,每一回路出线>1.5mm²,五路公用零线>1.5mm²。
电瓶车充电站通过4G与云端进行通信和数据交互。系统能够对电瓶车充电桩的日常状态、充电过程进行监控;实现支付对接:能够支持投币、刷卡、微信等多种支付方式;必须保证支付过程交易的完整性,对充电过程中的异常情况进行X处理;实现对下游站X平台的清算、对账功能。
建立微信小程序/手机网站,能看对附近充电桩的位置信息以地图、列表的方式展示,同时可以显示出桩的状态信息,能够快速定位、导航到X近处于空闲状态、可用的电瓶车充电桩。
