疊片式過濾器原理概述
疊片式過濾器過濾芯是由一組兩面帶溝槽的盤片組成，溝槽棱邊形成的交叉點可以把水中固體物截留，由于同時具有了表面阻攔和凝聚的作用，大大提高了過濾效果。同時由于疊片式過濾系統具有反洗，全自動連續運行，自耗水低，占地面積小，運行可靠的特點，過濾系統的反洗過程輪流交替進行，工作、反洗狀態之間自動切換，可確保連續出水，系統壓損小，因此疊片式過濾系統的技術好。

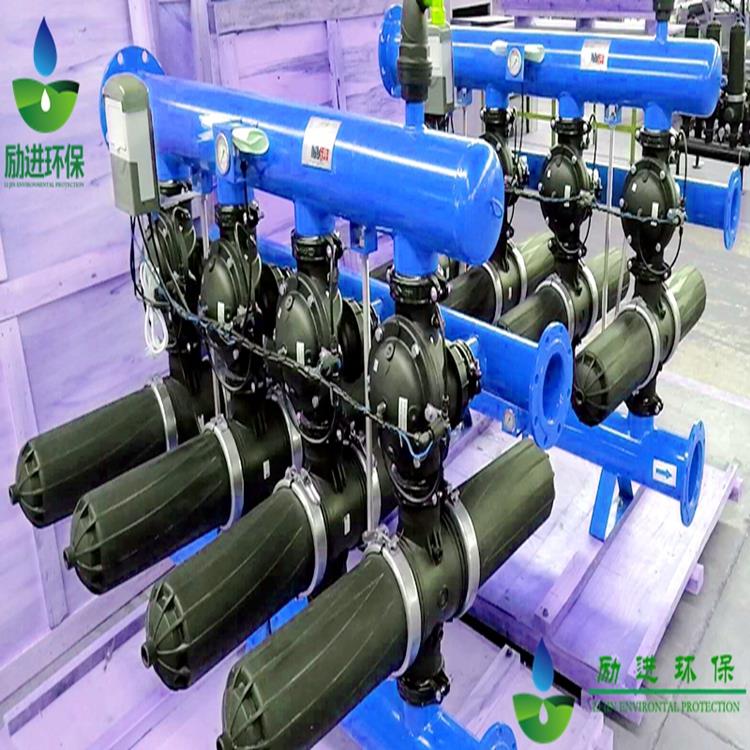

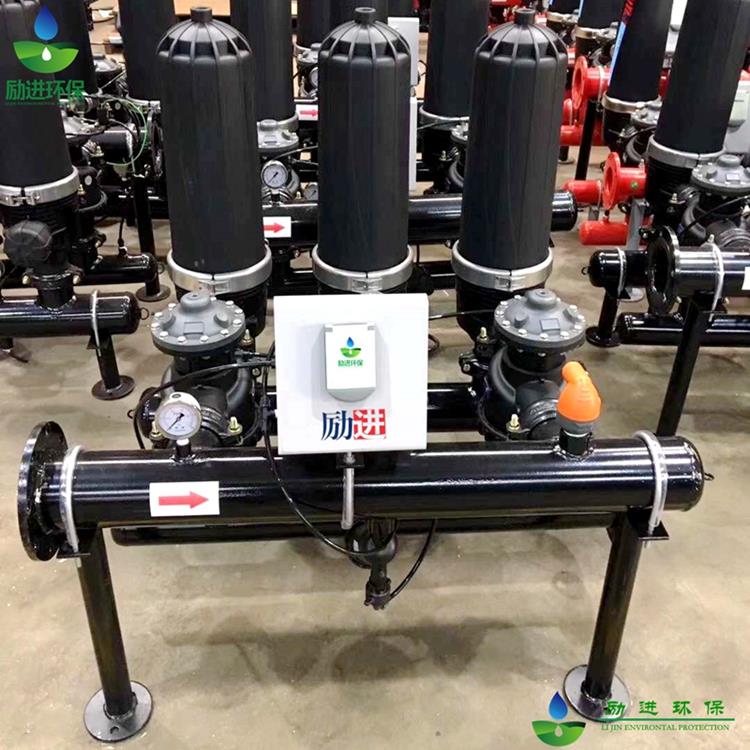

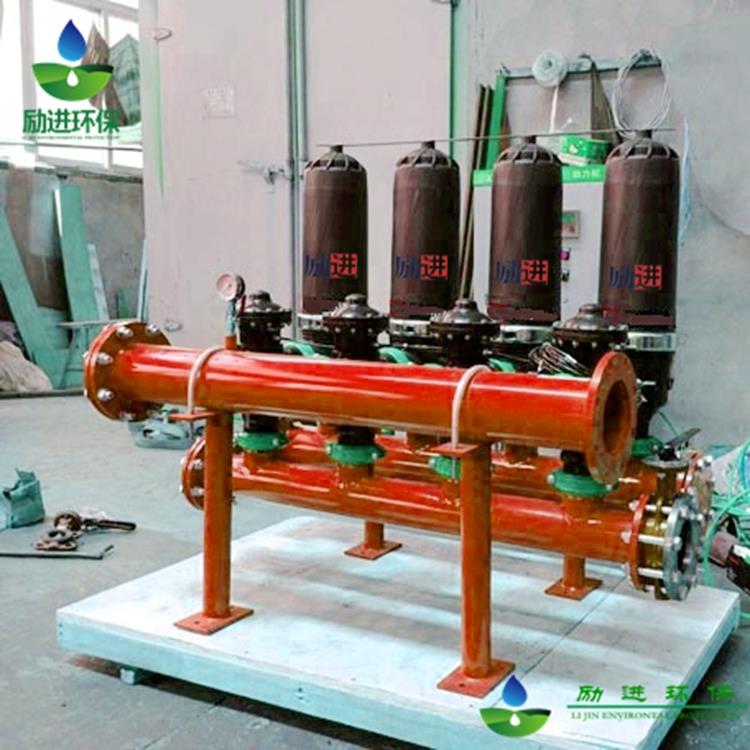

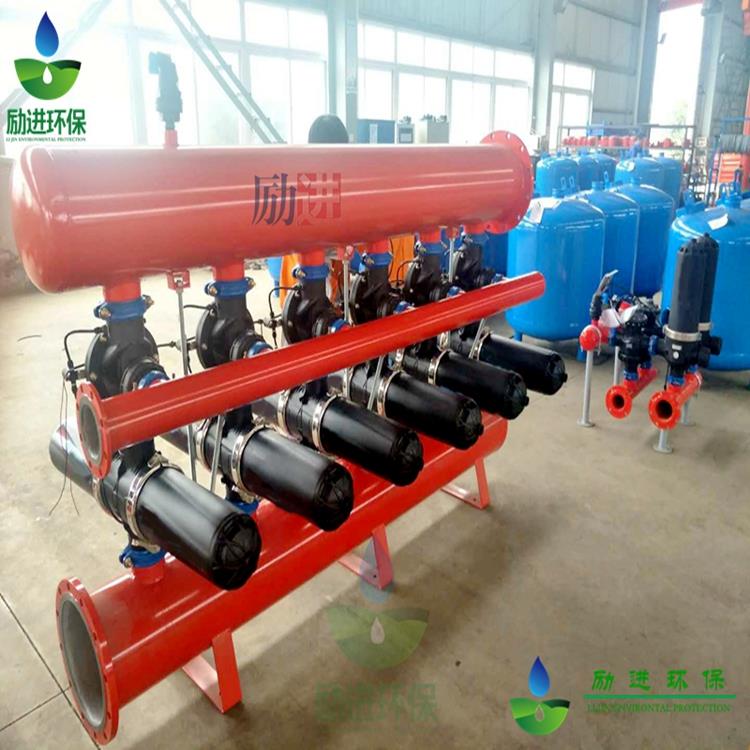

*為了達到疊片過濾器的自動反清洗的任務，大流量的疊片過濾站均使用多單元組合而成。
*過濾器單體由高耐壓的聚酰胺結合增強玻璃纖維材料注塑成殼體，使用開啟方便的不銹鋼卡箍鎖定。
*濾芯架為復雜的伸縮式柱形結構，經一次注塑成形。液壓動作機構均位于密封性好的柱體結構內，可防止堵塞失效，延長使用壽命。
*聚丙烯材質的強度疊片在濾芯體的壓緊下，形成牢固的柱形體過濾體系，從而為精度的過濾要求提供可靠過濾效果。
*過濾站的進出水管有噴塑碳鋼管、不銹鋼管和純塑聚乙烯管供用戶選擇。
疊片式過濾器系統運行
過濾系統有兩種運行狀態：過濾狀態和反沖洗狀態
過濾模式：在過濾狀態下，濁水從濾芯外面通過疊片，過濾疊片在彈簧力和液力的作用下被緊緊地壓在一起，雜質顆粒截留在疊片交叉點，經過過濾的凈水從過濾器中流出。
反沖模式：當?shù)竭_(dá)一D的壓差時或時間，系統自動進入反洗狀態，控制系統控制閥門改變水流方向，反沖水壓使彈簧收緊使疊片被松開，位于濾芯支柱上的噴嘴沿切線噴射，使疊片旋轉，將截留在疊片上的雜質沖洗甩出。
疊片式過濾器產品TE點介紹
系統工作壓力：0.2～0.8Mpa；反洗壓力:0.15～0.8Mpa
工作溫度：﹤60℃
PH值：4-13
過濾單元（A）數目：2-10個
系統反洗方式：采用余下過濾單元的出水對每個單元逐個分別反洗，直到全部完成
進水管（B）：碳鋼防腐/不銹鋼材質，法蘭接口；
出水管（C）：碳鋼防腐/不銹鋼材質，法蘭接口；
排水管（D）：法蘭接口
反沖洗閥門（E）：鑄鋼/塑料材質
系統控制（F）：全自動專用控制系統，絕緣等級為標準IP65
疊片式過濾器設計選型
1.原水水質分類：
A. 優良水質：城市自來水，從穩定的含水層抽取的井水；
B. 一般水質：循環冷 卻水，經沉淀處理過的地面水，經過沉積和WAN全生物處理過的排水；
C. 較差水質：從水質很差的含水層抽取的地下水，經過沉淀，但未經或經很少的生物處理的排水，有微生物大量繁殖的地面水；
D. 很差水質：從很臟或富含鐵錳的井中抽取的井水，受洪水影響且未經沉淀的地面水，未經沉淀及生物處理的排水。
不同的來水水質對過濾器的運行周期影響很大，通常選擇系統時應保證系統反洗間隔不小于1小時。
2.過濾精度選擇：
選擇過濾器過濾精度即盤片，對保證疊片式過濾系統在整個水系統發揮應用的作用有著重要意義，只有選擇合理正確才能滿足后續的水質要求。下表為在常見的集中過濾用途時，推薦選擇的過濾精度。
過濾系統的應用 | 選擇過濾精度 |
供水預處理 | 20μ |
生活飲用水預處理、生產工藝用水、噴嘴保護 | 50μ |
循環水過渡、給水處理預過濾 | 100μ |
中水處理、廢水處理 | 200μ |
原水水質及要求過濾后達到的精度以及每小時產水量是選擇我們過濾系統的依據。
3.反沖洗模式的選擇
3.1進水壓力大于（小反沖洗壓力 1.2公斤），過濾流量大于反沖洗流量的5倍，可選擇內源反沖洗模式，可以不用背壓閥。
3.2.進水壓力大于（小反沖洗壓力），過濾流量大于反沖洗流量1.5倍以上的，可以選擇內源反沖洗模式，但須含自動背壓閥。
3.3其它情況下，須選擇外源反沖洗模式或集體反沖洗模式
疊片式過濾器選型參數表
﹡可根據用戶需要設計疊片式過濾器非標產品，歡迎新老客戶咨詢安徽勵進環?？萍加邢薰尽?/span>
